Стенд измерения давления, тренажер управления технологическими процессами, учебные пособия, дидактическое оборудование
SS2103 Стенд для измерения давления. Учебные пособия по управлению технологическими процессами. Дидактическое оборудован
Описание
Базовая информация
| Модель №. | сс2103 |
| Производительность | 220 В переменного тока |
| частота | 50 Гц |
| Размеры | 3,9 куб.м. |
| Введите | Модель обучения |
| Лазерная модель | Технические средства |
| использовать | Технические средства |
| Транспортный пакет | Хольцбокс |
| Спецификация | ИСО9001 |
| товарный знак | Должен сиять |
| Источник | Китай |
| Производственная мощность | 600 штук/месяц |
Описание продукта

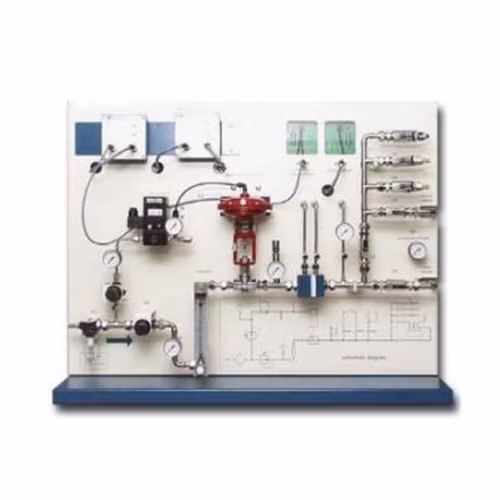

SS2103 стенд для измерения давления, тренажер для управления процессом, учебное пособие, дидактическое оборудование
I.Обзорное описание
Система прессового тренинга представляет собой одноконтурную пневматическую систему управления. Это позволяет изучить принципы как регулирования давления в процессе, так и управления расходом в напорной системе.
Система состоит из воздушного контура низкого давления, размещенного на пластине для использования на столе, что делает ее подходящей для индивидуальной работы учащихся или групповых демонстраций.
Тренажер давления требует подачи сжатого воздуха с рекомендуемым входным давлением 40 фунтов на квадратный дюйм. Для очистки подаваемого воздуха используется входной фильтр/осушитель. Отдельно регулируемые ответвления обеспечивают подачу воздуха в процесс и управление клапанами.
Технологическая часть состоит из контроллера, расходомера с переменным сечением, пневматического регулирующего клапана, диафрагменного блока со сменными диафрагмами, а также датчиков дифференциального и измерительного давления. Поток технологического воздуха можно выбрасывать в атмосферу через регулируемые выпускные отверстия диффузора.
Резервуар с воздухом можно включать и выключать в контуре. Ветвь управления клапаном включает в себя регулятор и преобразователь входного тока в давление с электрическим управлением. Он используется для управления пневматическим регулирующим клапаном в технологической линии. Входной преобразователь работает с сигналом 4–20 мА. Обработка сигнала для датчиков осуществляется через датчики давления. Датчик перепада давления обеспечивает выходной сигнал датчика линейного перепада давления. Система полностью оснащена манометрами для отображения давления вокруг системы.
